變頻器的保養與維護 |
保養，維護
變頻器由功率晶體管、可控硅、 IC 等半導體零件、電容、電阻等電子零件以及風扇、繼電器等大量的零件構成。這些所有零件不能正常動作，則無法發揮其原有的性能。
但是，這些所有零件不是永久可使用的，就是在正常使用環境中使用年限超過后也會發生特性變化和異常動作。為了防止這些故障，預防保養及日常維護定期維護，零件的交換是必要的。 |
 |

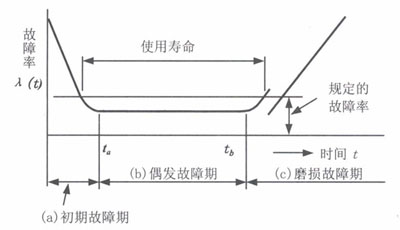

• 初期故障期
此故障在工廠制造后的檢查和老化中被排除。 |
• 偶發故障期
在機器的使用壽命內，會發生突出性故障，因此技術性措施較難，只有對零件的故障和平均壽命（ MTTF ）等進行統計，準備保養用零件。設置故障時的應急回路等，考慮其冗長度。 |
• 磨損故障期
使用壽命的末期發生的故障時間會急增，要通過對每個零件的使用壽命預測調換新零件以延長設備的使用壽命。 |
日常維護和定期維護
一般的使用條件下（周?chē)鷾囟龋耗昶骄?30 攝氏度，負載率 80% 以下，工作率每天 12 小時以下）的日常維護，定期維護的標準如下所示：
日常檢查和定期檢查（根據 JEMA 資料）
檢查場所 |
檢查項目 |
檢查內容 |
檢查時限 |
日
常 |
定期 |
| 1年 |
2年 |
整體 |
周?chē)h(huán)境 |
確認一下周?chē)鷾囟�、濕度、塵埃、有害氣體、油霧等 |
yes |
0 |
0 |
整個裝置 |
是否有異常震動，異常響聲 |
yes |
0 |
0 |
電源電壓 |
主回路電壓，制動電壓正常嗎？ |
yes |
0 |
0 |
主回路 |
全體 |
1 兆歐表檢查（主回路端子和接地端子間）
2 是否有松動的地方
3 各零件有沒有過熱的痕跡
4 清掃
|
0 |
yes
yes
yes |
yes
|
連接導體
電源 |
1 導體是否變形
2 是否有電線包皮的損壞、劣化（龜裂、變色） |
0 |
yes
yes |
0 |
變壓器 電抗器 |
是否有異味，異常的聲音 |
yes |
0 |
0 |
端子臺 |
是否損傷 |
0 |
yes |
no |
平滑電容器 |
1 是否有漏液
2 保險閥是否凸起或露出
3 靜電容量的測定，絕緣電阻的測定 |
yes
yes
|
yes |
0 |
繼電器
接觸器 |
1 動作時是否有振動聲
2 計時的動作時間的確認
3 接點是否有龜裂 |
0 |
yes
yes
yes |
0 |
電阻器 |
1 是否有電阻器絕緣物的裂紋
2 確認一下是否有斷線 |
0 |
yes
yes |
0 |
保護回路
控制回路 |
動作檢查 |
1 變頻器單體運轉，各相間輸出電壓平衡的確認
2 進行序列保護動作試驗，保護、顯示回路應該無異常 |
0 |
yes
yes |
0 |
部品
檢查 |
全體 |
1 是否有異臭，是否有變色
2 是否有顯著的生銹 |
0 |
yes
yes |
0 |
電容器 |
是否有漏液，變形 |
yes |
0 |
0 |
冷卻系統 |
冷卻扇 |
1 是否有異常震動，異常聲音
2 連接部是否有松動的地方
3 過濾網的清掃 |
yes
yes |
yes
|
0 |
顯示 |
顯示 |
1 燈是否正常
2 清掃 |
yes
yes |
0 |
0 |
儀表 |
指示值是否正常 |
yes |
0 |
0 |
|
預防保養的零件替換
變頻器使用的主要零件的標準年數如下表：
表中的交換年數是上圖（故障類型）所示的偶發故障期間 Ta---Tb ，此期間過后如替換新品，可以高概率防止磨損故障的發生。
交換零件的標準（根據 JEMA 資料）
| 零部件名 |
標準交換年限 |
交換方法·其他 |
冷卻扇 |
2-3 年 |
更換新品 |
平滑電容器 |
5 年 |
更換新品（調查后決定） |
制動器繼電器類 |
視情況而定 |
調查后決定 |
計時器 |
視情況而定 |
調查動作時間后決定 |
保險絲 |
10 年 |
更換新品 |
基板上的鋁介質電容器 |
5 年 |
更換新品（調查后決定） |
|
|
